Fejlett Üveg/Karbon Hibrid RTM Konstrukció
A modern harctéri felderítés egyik legkifinomultabb eszköze a PGSR-3i ‘Beagle’, egy ultrakönnyű, gyalogosan is hordozható radarrendszer. A Propatria számára fejlesztett elsődleges kompozit megoldásunk egy speciális Üveg/Karbon Hibrid RTM (Resin Transfer Moulding) technológián alapul, amelyet kifejezetten a következő generációs védelmi rendszerek számára alkottunk meg.
Ez a gyártási eljárás sikeresen hidalja át a szakadékot az extrém szerkezeti merevség és a tökéletes elektromágneses transzparencia (RF-áteresztés) között. A PGSR-3i ‘Beagle’ rendszer kiválóságát mi sem bizonyítja jobban, mint hogy jelenleg 8 NATO tagállam és partnerország haderejében teljesít aktív szolgálatot.
Szelektív Erősítés és Precíziós Gyártás

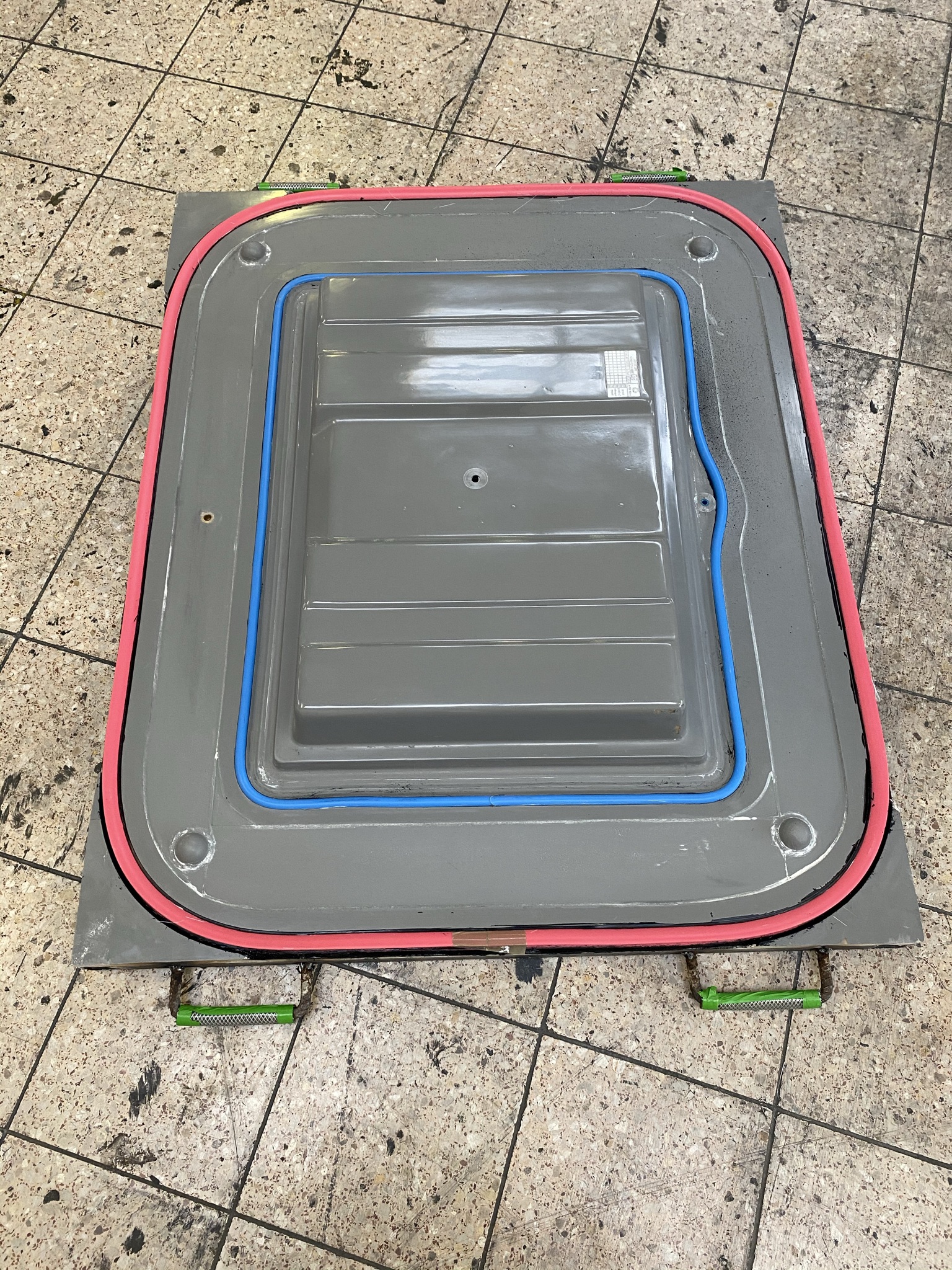

A radar burkolatának kialakítása során a legfőbb kihívás a jelveszteség minimalizálása volt, miközben a rendszernek ellen kell állnia a legkíméletlenebb harctéri behatásoknak is. Ennek eléréséhez a precíziós injektálás (RTM) módszerét alkalmazzuk: az alacsony viszkozitású gyantát egy zárt szerszámrendszerbe injektáljuk, amely egy előre, milliméteres pontossággal beállított üveg- és szénszál architektúrát tartalmaz.
A szerkezet lelke a szelektív erősítés. A szénszálak biztosítják a nagy modulusú, rendkívül merev “csontvázat” a kritikus szerkezeti csatlakozási pontokon. Ezzel párhuzamosan az üvegszálakat kizárólag az “RF-ablak” zónáiban alkalmazzuk, garantálva a nulla jelinterferenciát. Ennek az innovatív anyagpárosításnak köszönhetően a radar magas RF-transzparenciával (kevesebb mint 0,5 dB-es jelveszteséggel) működik, ami elengedhetetlen a földön vagy a föld közelében mozgó célpontok hajszálpontos felderítéséhez és azonosításához.
Harctéren Bizonyított Tartósság

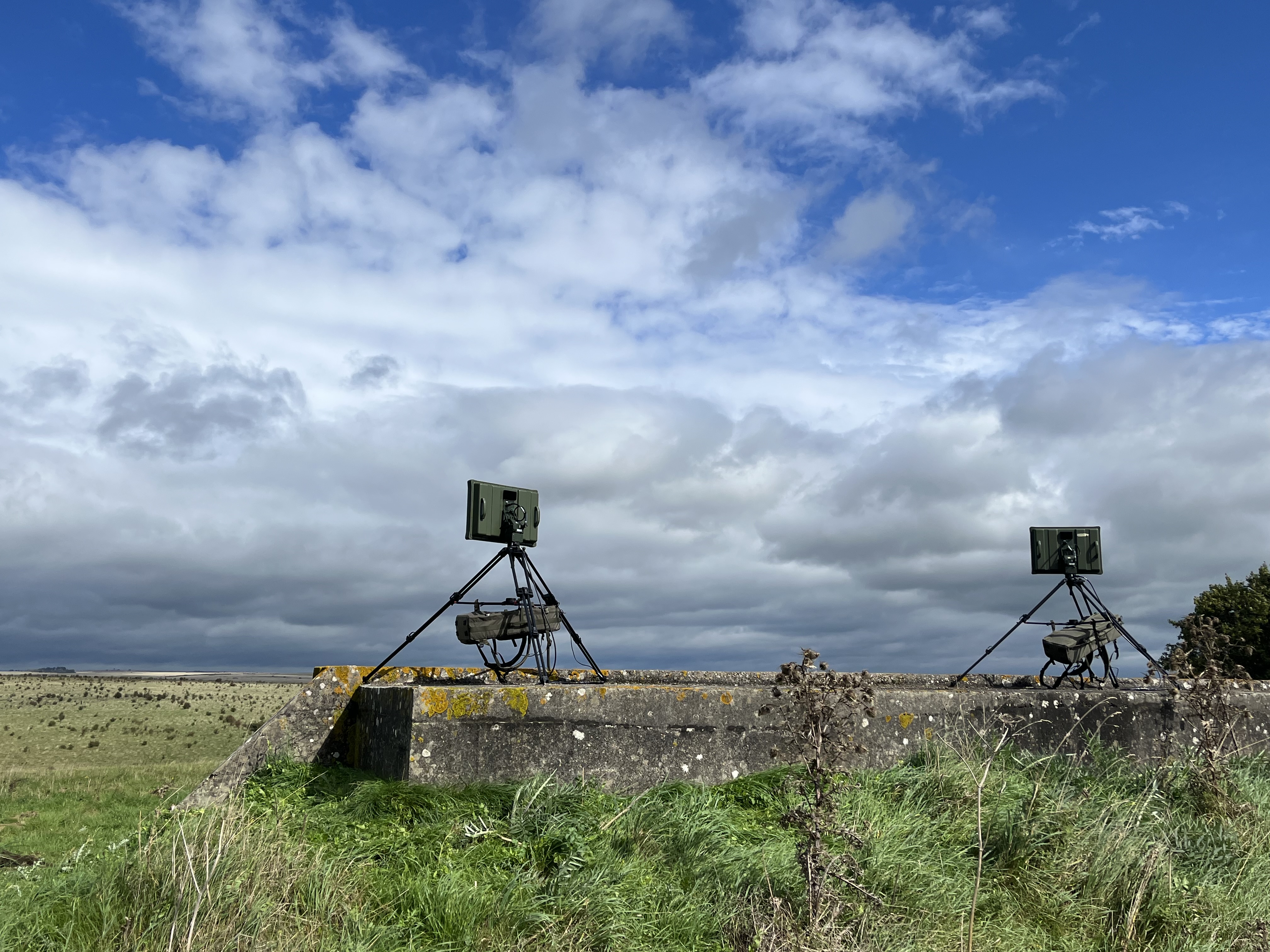

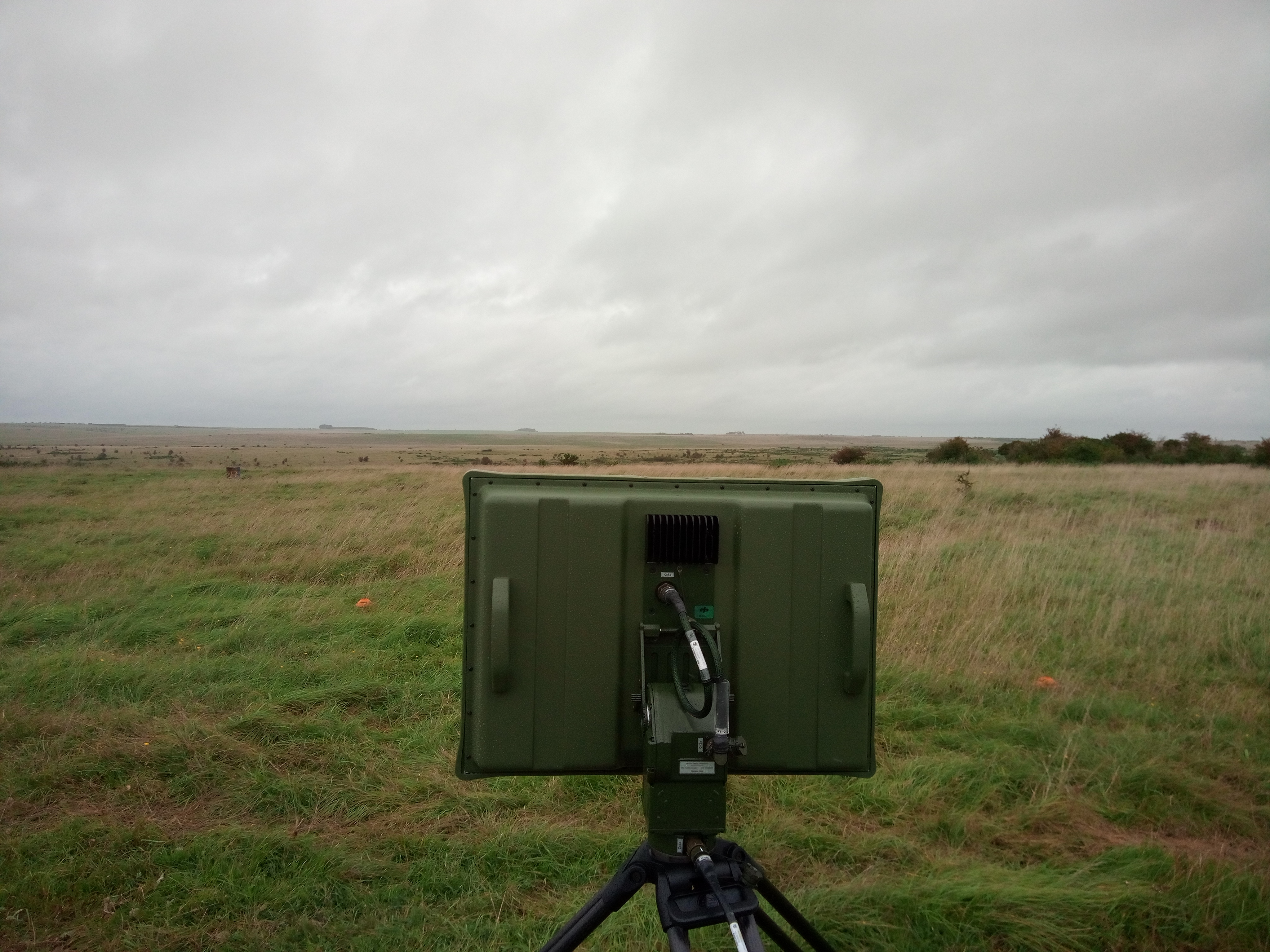

A PGSR-3i ‘Beagle’ burkolatát a legextrémebb taktikai körülményekre terveztük. A rendszer taktikai mobilitása kiemelkedő: a burkolat minimális súlya lehetővé teszi, hogy a radar egy kétfős csapat számára optimalizáltan, egyszerű hátizsákokban is teljesen hordozható maradjon.
Az extrém tartósságot a NATO AQAP tanúsítvány is garantálja. A burkolat több mint 20 éves UV-állósággal rendelkezik, és -40°C-tól egészen +70°C-ig terjedő hőmérséklet-tartományban megőrzi strukturális és áteresztő képességeit. A belső térben elhelyezett érzékeny elektronikát speciális nedvességszigetelő megoldások védik a sivatagi homoktól, a trópusi párától vagy a fagyos időjárási elemektől.
A zárt szerszámos (RTM) folyamat egyik legnagyobb előnye az ellenőrzött konzisztencia. A technológia 100%-os ismételhetőséget biztosít a falvastagság és a szál-gyanta arány tekintetében minden egyes legyártott darabnál. Ez a mikronos pontosság elengedhetetlen a radarok konzisztens kalibrálásához és a megbízható harctéri teljesítményhez.
