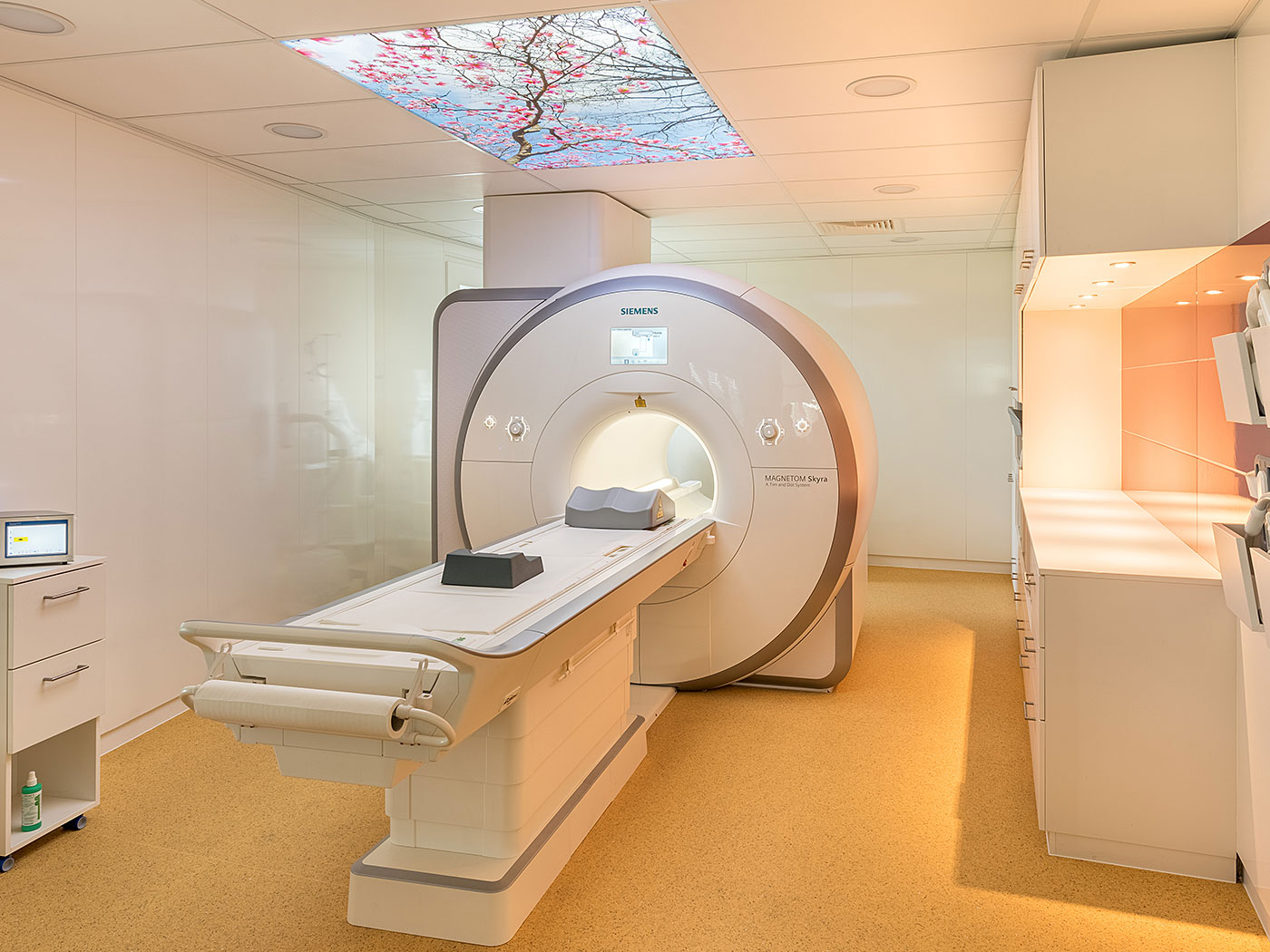

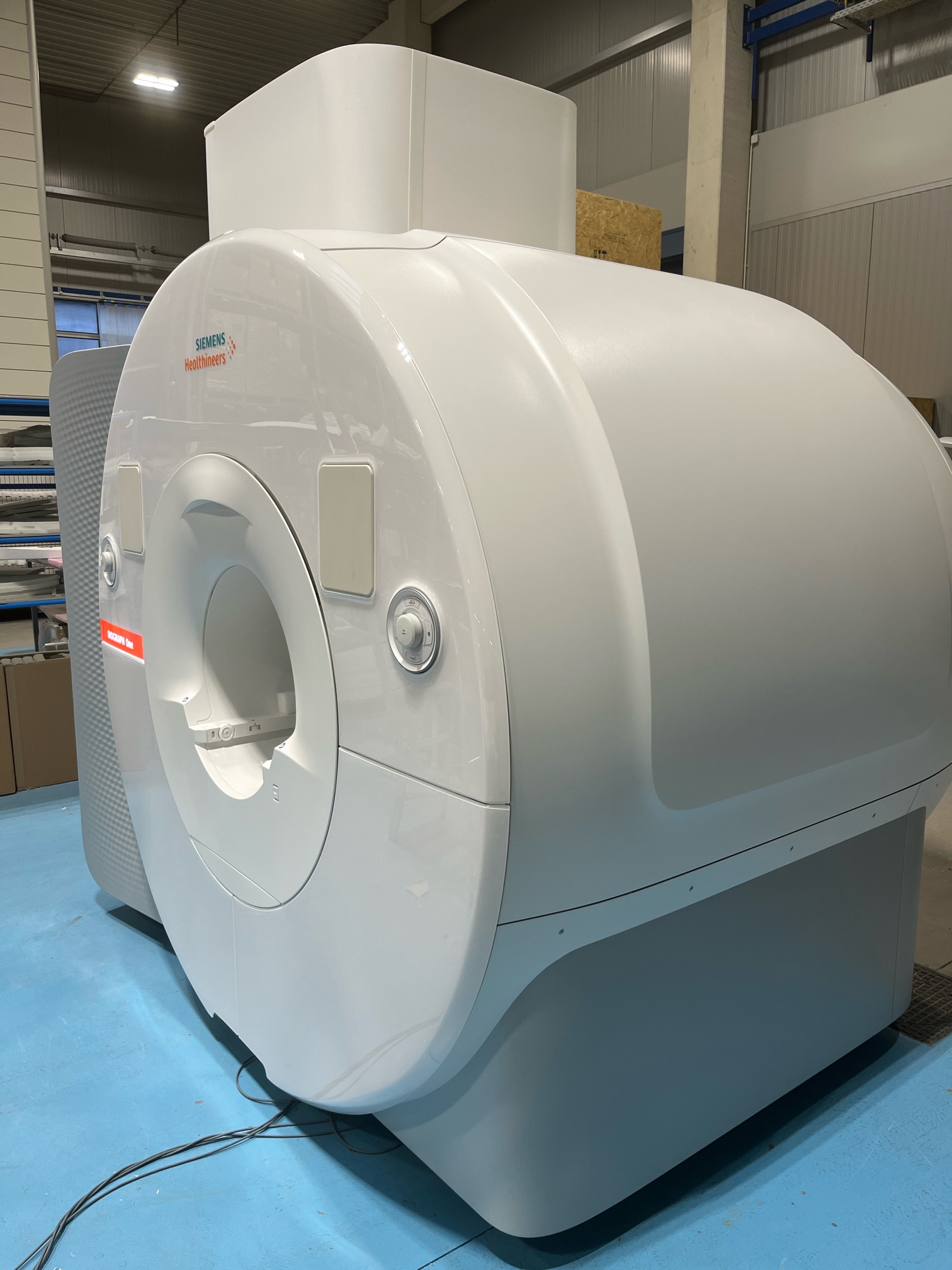

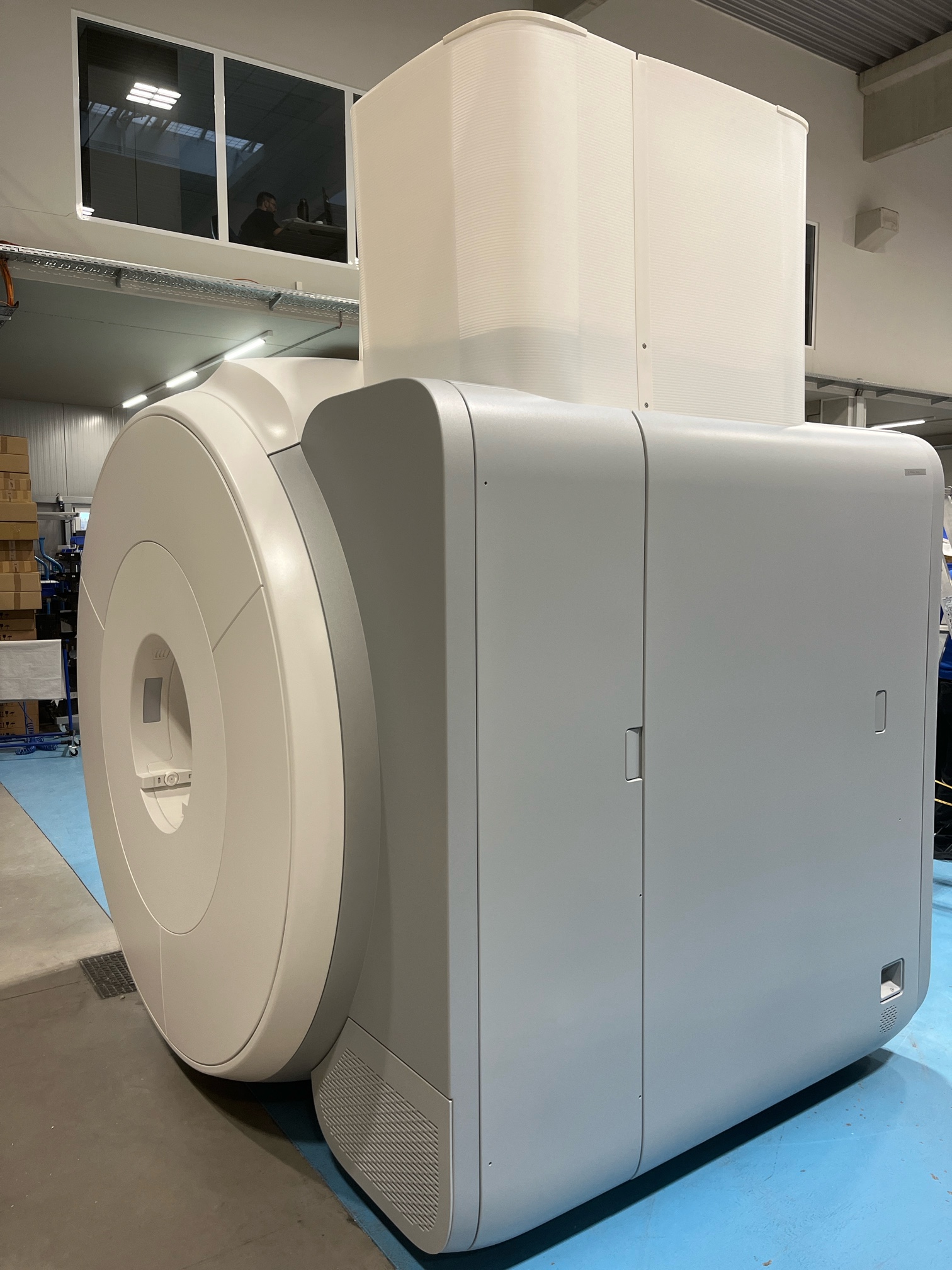

A Siemens Healthineers MAGNETOM Skyra Fit MRI rendszer felső burkolati elemeit a Carbon Composites fejleszti és gyártja sorozatban 2020 óta. A nem-fémes, RF-transzparens kompozit burkolatok Class A felületi minőséget, UL94 V-0 tűzállóságot és kórházi fertőtlenítőszereknek való teljes ellenállást biztosítanak.
Mérnöki kihívás és megoldás
A Siemens által kifejlesztett 3 Teslás MRI berendezés egymáshoz illeszkedő 3 felső alkatrészét rendelte meg a vevő. Az alkatrészek geometriáját a zárt, Light RTM technológiához kellett illeszteni, miközben garantálni kellett, hogy a burkolatok semmilyen mágneses interferenciát ne okozzanak a képalkotás során.
A dómok és bordák kialakítását a szerszámosztósíkra merőlegesen kellett megvalósítani, a bonyolult kivágási éleket pedig 3D szkenneléssel kijelölni. Az elkészült prototípusok próbaszerelésen vettek részt, amit további geometriai módosítások követtek. Mindezeket figyelembe véve, a végleges geometria elfogadását követően épült meg az RTM szerszámok B oldala.
Technológiai innováció és precizitás
A komplex dizájn és az ipari méretű gyárthatóság összehangolása során minden kihívásra innovatív megoldást találtunk. A bonyolult geometriákat sikeresen optimalizáltuk a rendkívül hatékony Light RTM (Resin Transfer Molding) technológiára.
A tökéletes pontosság elérése érdekében 3D lézerszkennelést alkalmazunk, amellyel páratlan illeszkedést biztosítunk a dómstruktúráknál és a bordázatoknál, így minden komplex vágási él hibátlanul a helyére kerül. A szerkezeti integritást tovább növeltük azzal, hogy az alakos bordamerevítéseket és a metrikus réz inzerteket közvetlenül a kompozit mátrixba integráltuk.
Többlépéses szerszámépítés
A projekt egyik egyedi vonása a köztes geometriai állapotok kezelése volt. A végleges szerszám megépítése előtt több iteráción ment át a geometria:
- Köztes geometriai állapotok rögzítése és dokumentálása
- Prototípus próbaszerelése a Siemens telephelyén
- Geometriai módosítások végrehajtása a visszajelzések alapján
- Végleges B-oldali RTM szerszám megépítése az elfogadott geometria alapján
Fejlett anyagok és gyártástechnológia
Gyártási folyamatunkat kifejezetten a legszigorúbb kórházi környezet követelményeire terveztük. A Light RTM technológiát nagy pontosságú 5-tengelyes CNC megmunkálással és szakértő mechanikai kikészítéssel ötvözzük.
A diagnosztikai berendezéseknél kritikus fontosságú az anyagválasztás. Speciális anyagtechnológiánk három fő pilléren nyugszik:
- Maximális biztonság: A felhasznált anyagok teljes mértékben megfelelnek az UL94 V-0 lánggátló szabvány követelményeinek. Az anyagjóváhagyást laborvizsgálatokkal és próbagyártásokkal végeztük el.
- Diagnosztikai integritás: Burkolataink 100%-ban MRI-kompatibilisek és teljesen fémmentes, nem mágneses összetételűek, így garantáltan nulla interferenciát okoznak a képalkotás során.
- Tartósság: Az ultrakiváló minőségű (Class A) felületeket úgy terveztük meg, hogy hosszú távon is ellenálljanak a legszigorúbb kórházi fertőtlenítési protokolloknak és vegyszereknek.
Gyártás és logisztika
A projekt egyik kulcsa a pontos projektmenedzsment és minőségbiztosítás volt. Egy berendezésbe épülő szett több alkatrészből áll, amelyeket ütemezetten gyártunk le és egyedi tervezésű, fényezett alkatrészek megóvására alkalmas kalodákban szállítjuk le a megrendelőnek.
Az orvostechnikai beszállítói státusz kiemelten szigorú minőségbiztosítást igényel. A folyamatos fejlesztések eredményeként sikerült optimalizálni a gyártási ciklusidőt és javítani a költséghatékonyságot, miközben a minőségi szint változatlanul a legmagasabb szinten maradt.
Orvosi műszer burkolatok a Carbon Composites-nál
Orvosi műszerek és egyéb berendezések burkolatainak kis- és közepes szériás gyártására a Carbon Composites az elmúlt évtizedben szakosodott. Partnereink között tudhatjuk többek közt a Philipset, a Siemenst és a DiaCare-t is.
A darabszám és a geometria határozza meg az alkalmazott technológiát:
- Bonyolult bordaszerkezet és nagyobb falvastagság esetén a PU-RIM technológia a nyerő
- Nagy szabad felületek esetén a Light RTM technológia biztosítja a legjobb eredményt
