Dióhéjban: A Mercedes Sprinter kompozit átalakítási projekt keretében belső burkolatokat, kabinhosszabbításokat és speciális felépítményeket gyártunk a Daimler csoport számára. Az RTM és vákuumformázás technológiával készült GRP panelek 30%-kal könnyebbek az acélnál, miközben javított hő- és hangszigetelést, valamint korrózióállóságot biztosítanak.
A Mercedes Sprinter Projekt Háttere
A Mercedes Sprinter a kereskedelmi haszongépjárművek piacának egyik meghatározó modellje, amelyet a világ minden táján használnak szállításra, szolgáltatásra és speciális célokra. A Daimler Minibus AG 2015-ben kereste meg a Carbon Composites Kft.-t, hogy kompozit alapú megoldásokat fejlesszen ki a Sprinter különböző generációihoz és karosszéria-változataihoz.
.CRcXk17y_1vzTMq.webp)
.CRcXk17y_Z2rYQxJ.webp)
.CRcXk17y.JPG)
A projekt indításakor a fő kihívás az volt, hogy a gyári acél rakterület számos hátránnyal rendelkezett:
- Korrózió: A fém panelek rozsdásodásnak vannak kitéve, különösen sós útviszonyok mellett
- Súly: Az acél burkolatok jelentős súlytöbbletet jelentenek, ami növeli az üzemanyag-fogyasztást
- Hőszigetelés: A fém kiváló hővezető, így a raktér nyáron felforrósodik, télen lehűl
- Zajszint: A fémlemezek rezonanciája növeli a vezetőfülke zajszintjét
- Tisztíthatóság: A gyári bevonat könnyen sérül, nehezen tisztítható
Fejlesztési Folyamat és Technológiai Megoldások
Anyagválasztás és Tervezés
A fejlesztés során a Daimler mérnökeivel közösen dolgoztuk ki a specifikációkat. A végső anyagválasztás üvegszál erősítésű poliészter (GRP) kompozitra esett, amely optimális egyensúlyt teremt a mechanikai tulajdonságok, a költség és a gyárthatóság között.
Az alkalmazott anyagrendszer jellemzői:
| Tulajdonság | Érték | Előny |
|---|---|---|
| Sűrűség | 1.8 g/cm³ | 30% súlycsökkenés vs. acél |
| Hajlítószilárdság | 250+ MPa | Kiváló ütésállóság |
| Hőállóság | -40°C – +80°C | Szélsőséges körülményekre |
| Tűzállóság | ECE R118 | Járműipari szabványnak megfelelő |

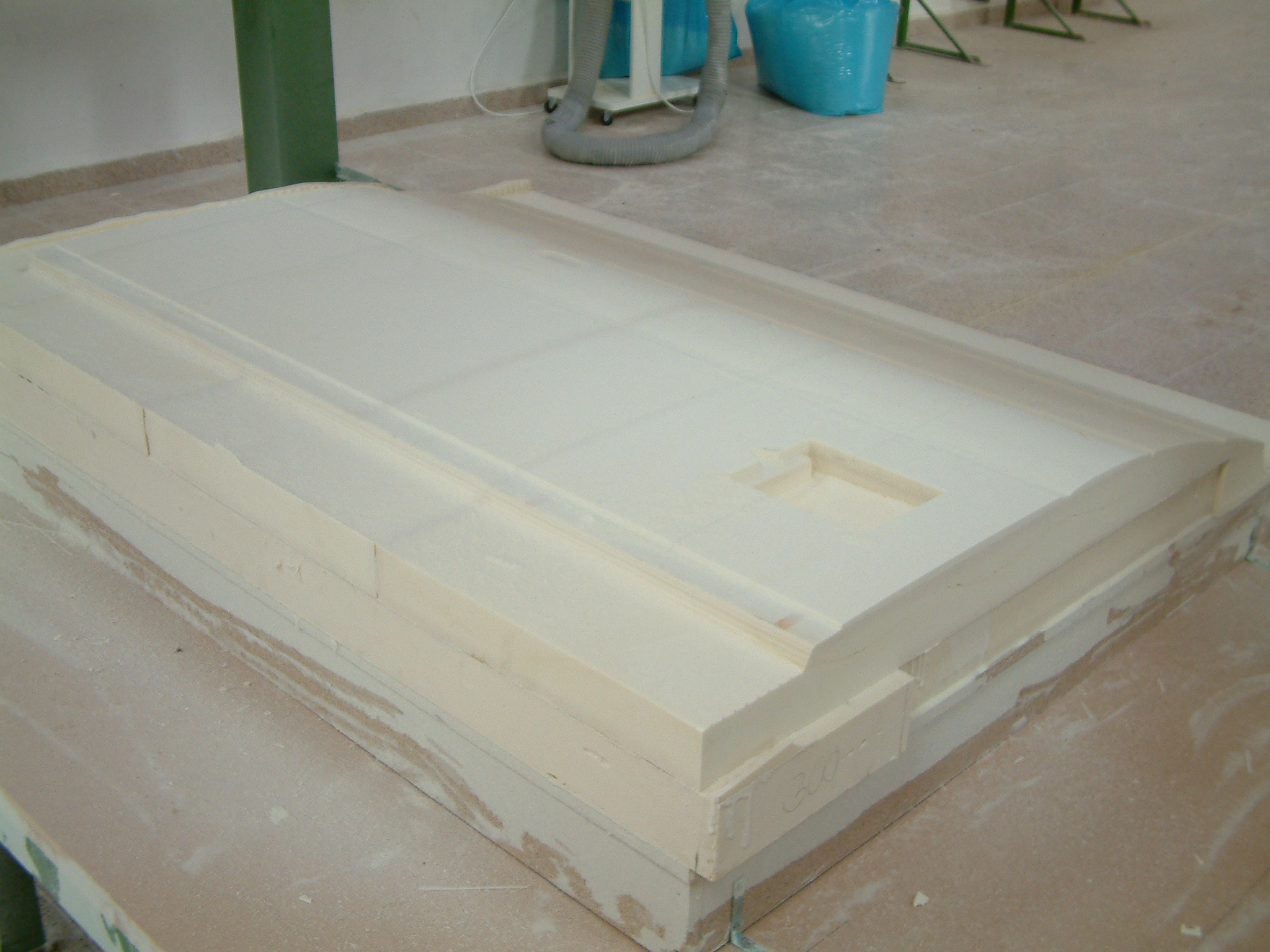

A panelek tervezésénél figyelembe vettük a különböző Sprinter-változatok geometriáját: L2H2, L3H2, L4H3 és egyéb konfigurációk. Minden változathoz egyedi szerszámkészletet fejlesztettünk, így biztosítva a tökéletes illeszkedést.
Gyártási Technológiák
A projektben két fő technológiát alkalmazunk, a termék jellegétől függően:
- RTM (Resin Transfer Molding)
A nagyobb mechanikai igénybevételnek kitett elemeket – padlólemezek, rakterület-burkolatok – RTM technológiával készítjük. Az RTM előnyei:
- Zárt szerszámban történő gyártás, egyenletes minőség
- Magas száltartalom (35-45%), kiváló szilárdság
- Mindkét oldalon sima felület
- Reprodukálható falvastagság
- Vákuumformázás
Az egyszerűbb geometriájú díszítőelemeket és takarókat vákuumformázással gyártjuk ABS lemezből:
- Gyorsabb ciklusidő
- Alacsonyabb szerszámköltség
- Textúrázható felület
- Ideális nagy szériákhoz
Termékportfólió: Belső Burkolatok és Felépítmények
Moduláris Raktérburkolat-rendszer
A legkeresettebb termékünk a teljes raktérburkolat-készlet, amely a következő elemeket tartalmazza:

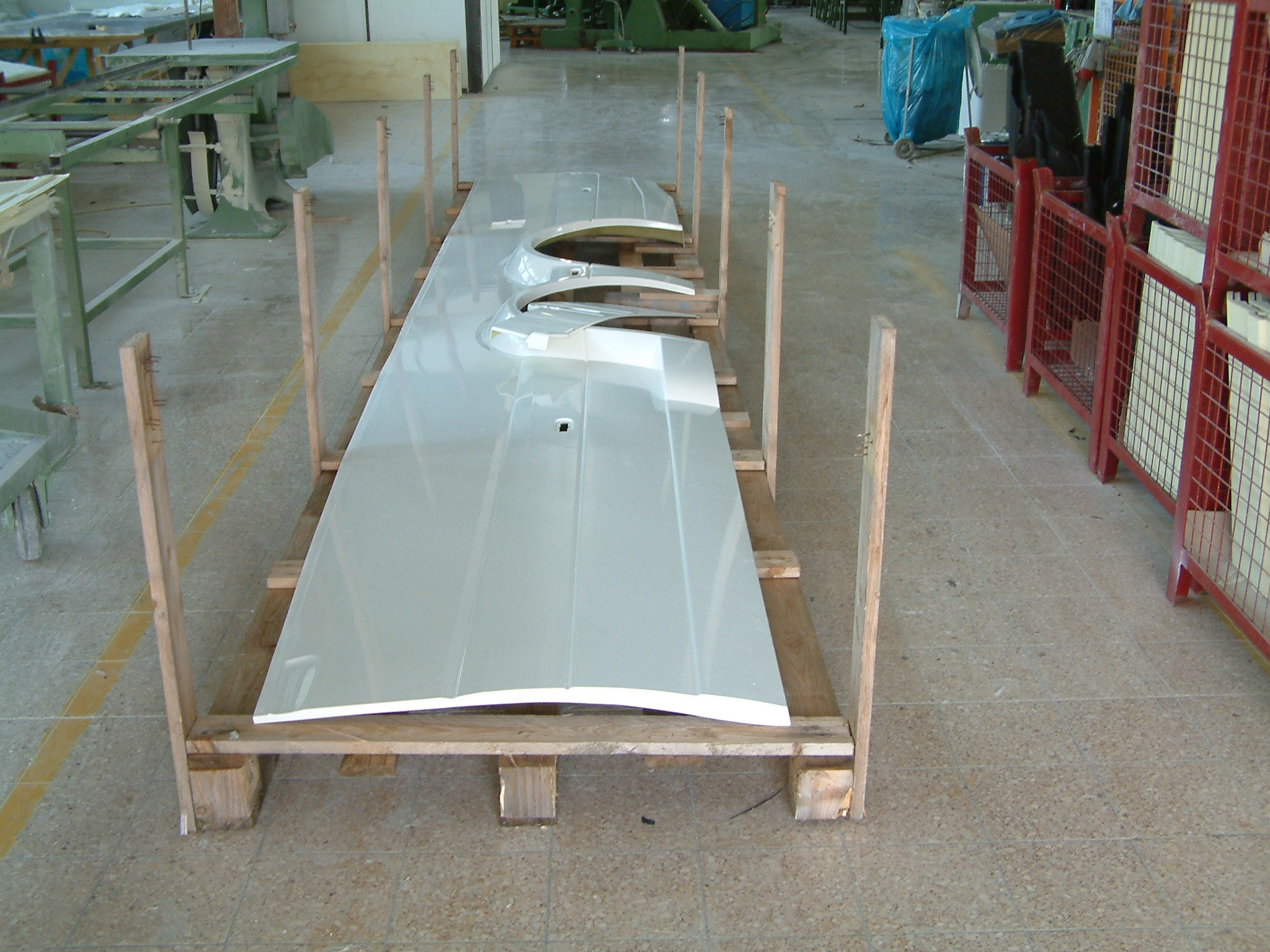

- Oldalpanelek: 12-18 mm vastagságú szendvicsszerkezetű elemek PU hab maggal
- Padlólemez: Csúszásmentes textúrával, max. 500 kg/m² terhelhetőséggel

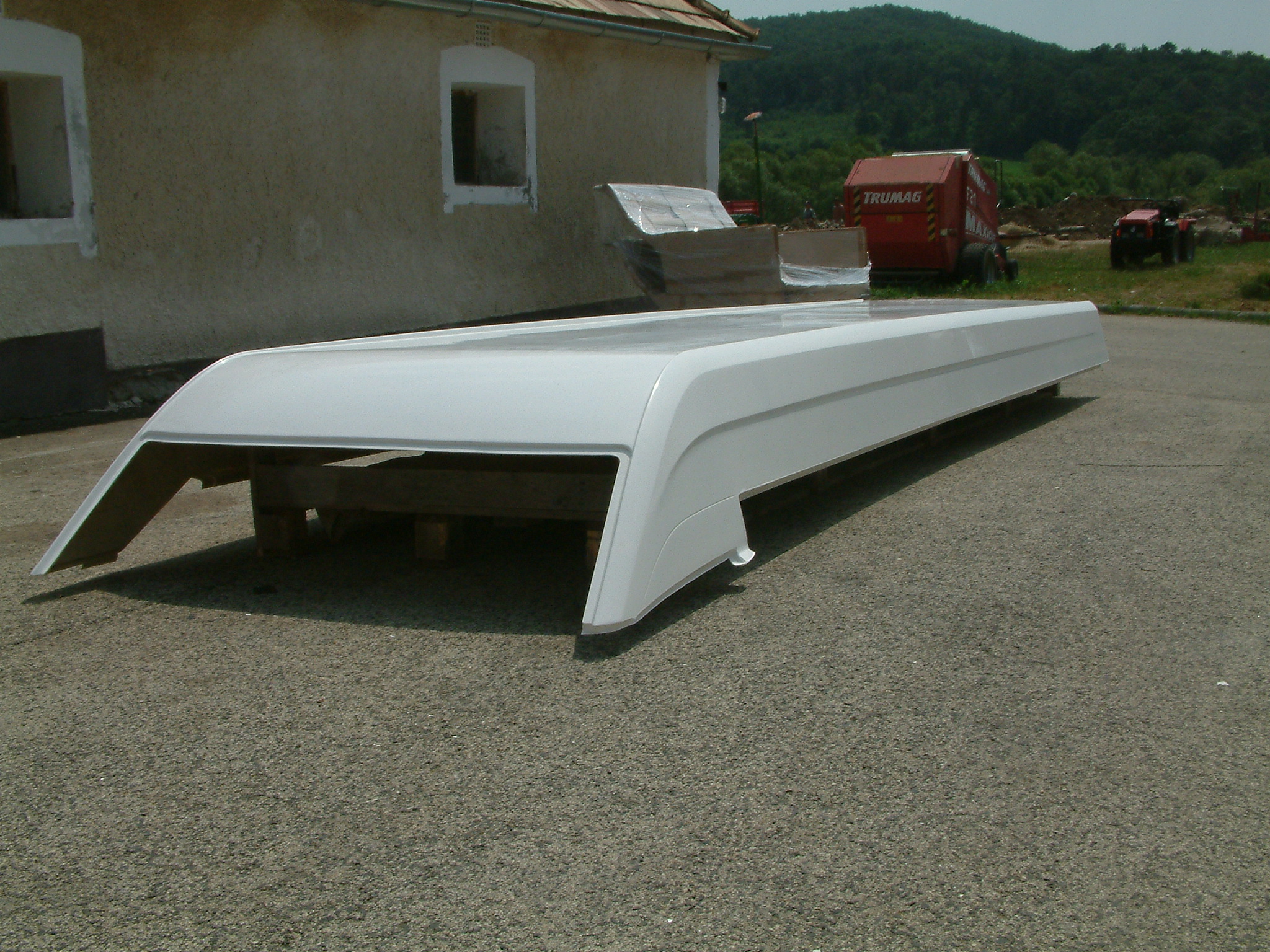

- Mennyezeti panel: LED világítás előkészítéssel, kábelcsatornákkal
- Válaszfal: Ablakos vagy teli kivitelben, hangszigetelő réteggel
- Ajtóbetétek: Tolóajtó és hátsó ajtók belső burkolatai
Pro tipp: A moduláris rendszer legnagyobb előnye, hogy a későbbi bővítések – polcok, rögzítési pontok, elektromos csatlakozók – egyszerűen integrálhatók a már beépített burkolatba, anélkül hogy azt el kellene távolítani.

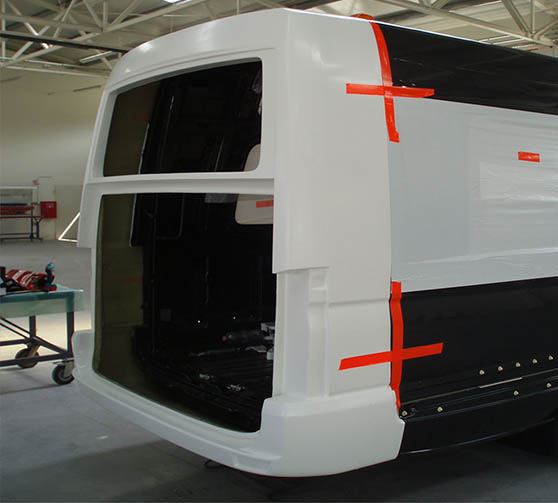

Kabinhosszabbítás (Sprinter Nyújtás)
Egyedi projektek keretében kabinhosszabbítást is vállalunk, amely során a gyári karosszériát megtoldjuk:
- Nyújtás hossza: 300-800 mm, igény szerint
- Eljárás: A karosszéria szétbontása, szerkezeti elemek beillesztése, kompozit elemekkel borítás
- Alkalmazás: Mentőautók, VIP szállítók, mobil irodák
A kabinhosszabbítás különösen népszerű a mentőautó-átalakításoknál, ahol a megnövelt belső tér lehetővé teszi a korszerű orvosi berendezések elhelyezését. Partnereink között található több európai mentőszolgálat, akik rendszeresen rendelnek tőlünk átalakított járműveket.
Speciális Felépítmények
A standard burkolatokon túl egyedi felépítményeket is készítünk:
- Hűtős felépítmény: Szendvicsszerkezetű, 40-80 mm szigetelésű panelek
- Polcrendszerek: Integrált alumínium vázas tárolók
- Elektromos kiépítés: Inverterek, töltők, világítás komplett bekötése
- Arculati elemek: Fóliázás, festés, logók az ügyfél igényei szerint
Minőségbiztosítás és Tanúsítványok
A Daimler csoport beszállítójaként szigorú minőségi követelményeknek felelünk meg:
Szabványok és tanúsítványok:
- ISO 9001:2015 – Minőségirányítási rendszer
- IATF 16949 – Autóipari minőségirányítás (előkészítés alatt)
- ECE R118 – Járműbelső anyagok éghetősége
- FMVSS 302 – USA éghetőségi szabvány (export projektekhez)
Minden gyártási tétel esetén teljes nyomon követhetőséget biztosítunk: az alapanyag-tanúsítványoktól a végellenőrzési jegyzőkönyvekig minden dokumentum elérhető. A festési és felületkezelési folyamataink során spektrofotométerrel ellenőrizzük a színhűséget, biztosítva a Mercedes gyári színeivel való pontos egyezést.

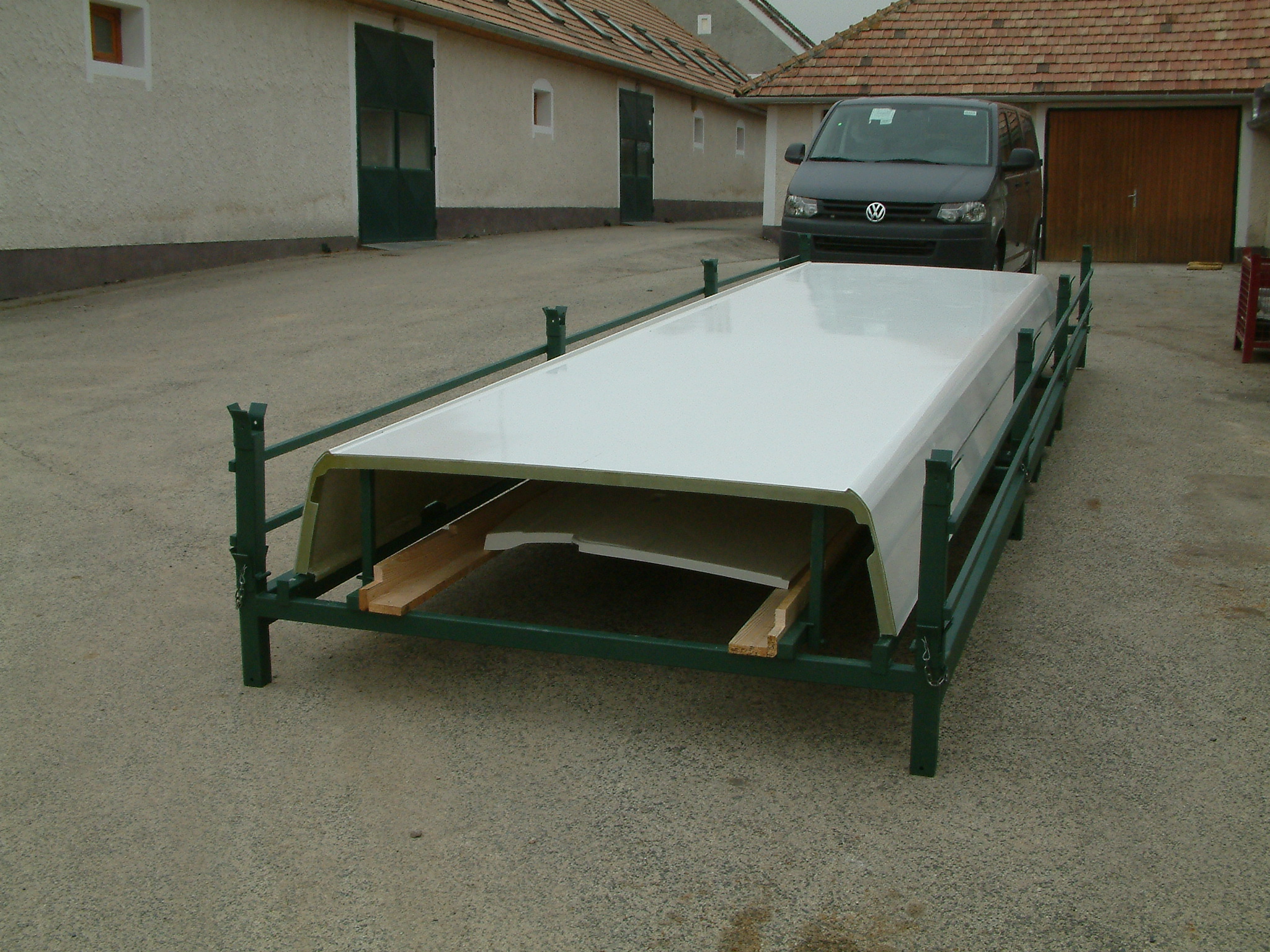

Logisztika és Szállítás
A projektek jellegétől függően kétféle szállítási modellt alkalmazunk:
- Alkatrész-szállítás átalakító műhelyeknek
- Csomagolt panelkészletek beépítési útmutatóval
- Európa-szerte több mint 20 partnercég használja elemeinket
- Komplett jármű-átalakítás
- A jármű érkezik hozzánk, komplett átalakítás, majd visszaszállítás
- Átfutási idő: 2-4 hét a komplexitástól függően
Fenntarthatóság és Környezettudatosság
A kompozit anyagok alkalmazása környezeti szempontból is előnyös:
- Súlycsökkenés → alacsonyabb fogyasztás: A 30%-kal könnyebb burkolat kb. 3-5% üzemanyag-megtakarítást jelent a jármű élettartama alatt
- Hosszú élettartam: A kompozit elemek 15+ évig használhatók, míg az acél panelek 5-8 év után rozsdásodnak
- Újrahasznosíthatóság: A GRP kompozitokat darálás után építőipari adalékként hasznosítjuk újra
Projekt Eredmények és Számok
- 200+ átalakított jármű 2015 óta
- 20+ aktív partner Európában (átalakító műhelyek, flottaüzemeltetők)
- 0 garanciális reklamáció az elmúlt 3 évben
- 30% súlycsökkenés a gyári acél burkolatokhoz képest
- 8-12 dB zajcsökkentés a vezetőfülkében
Gyakran Ismételt Kérdések
Mennyi idő alatt készül el egy teljes raktérburkolat-készlet? Raktárkészletről 3-5 munkanap, egyedi gyártás esetén 2-3 hét.
Lehet-e utólag módosítani a burkolatot? Igen, a moduláris rendszer lehetővé teszi polcok, rögzítési pontok vagy elektromos csatlakozók utólagos beépítését.
Melyik Sprinter generációkhoz gyártanak burkolatot? Jelenleg a W906 (2006-2018) és a W907/910 (2018-) generációkhoz kínálunk teljes termékkínálatot.
Milyen garancia vonatkozik a termékekre? A burkolatelemekre 5 év anyag- és gyártási hibára vonatkozó garanciát vállalunk.
